老妈在商场买了 99 块的电热炖锅，共有四档火力可调节（关闭 - 保温 - 武火 - 文火）最近听她说旋钮不灵了，调到文火后指示灯不亮，而且挡位也不清晰。

于是拆开瞧瞧：

此时我也犯了个错，在把开关拿出来的时候没有及时拍照存档，导致不知道怎么接线，后面浪费了一番功夫。

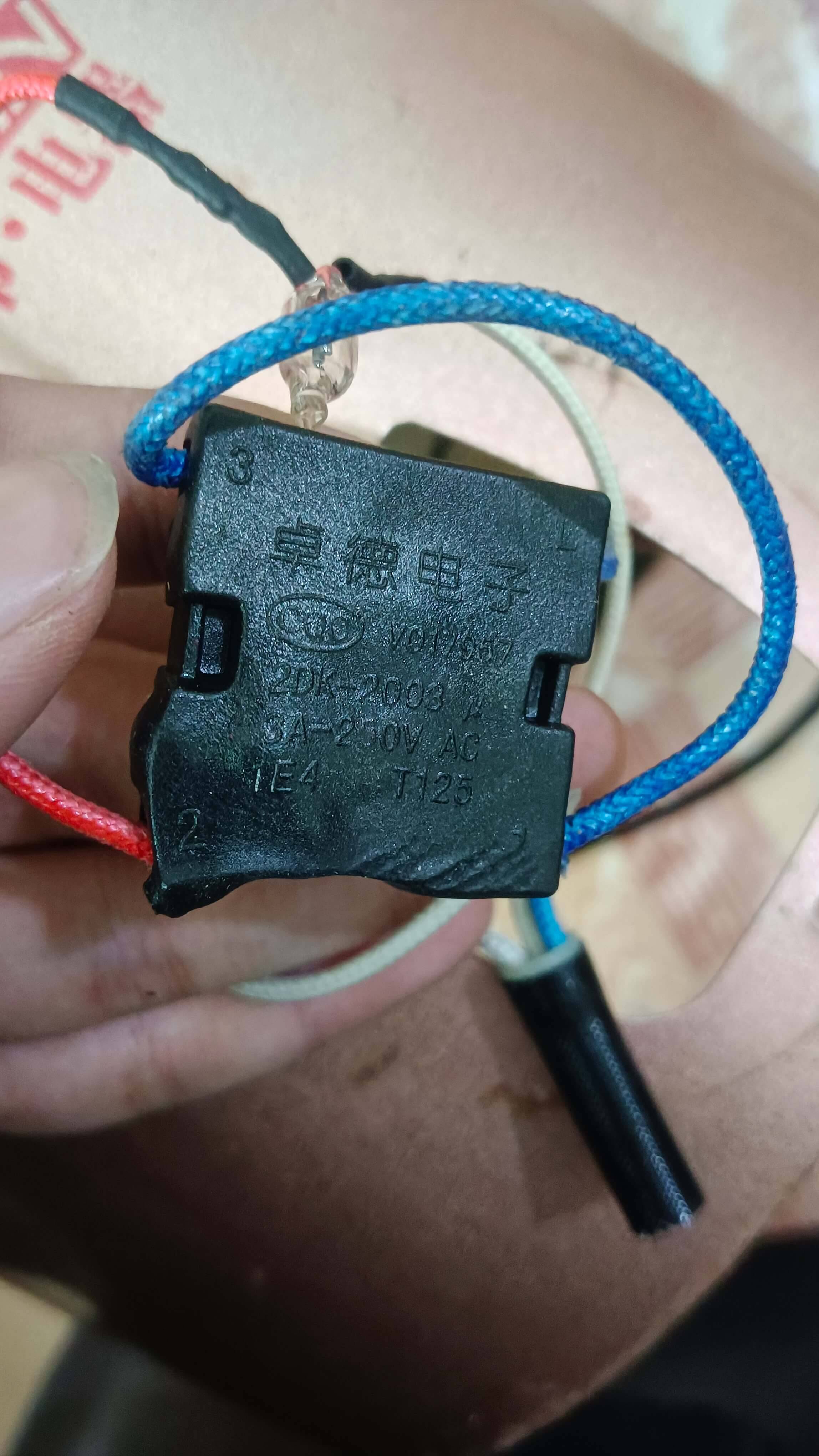

拆开发现结构极其简单，而且没有温控元件，也没有电阻之类的调节温度的手段，只有一个机械四档旋钮开关，而开关因为长期贴近热锅，已经被烫到变形，拆除的时候有的线顺带就掉出来了，如果是火线脱出，接触锅体，恐怕有触电的危险。

总之这是个完完全全的工业垃圾，99 的价格商家起码含泪赚 80，但是看了下拼多多同款开关只要五块一个，本着买都买了，不用也亏，权当修着玩，就买了个新的。

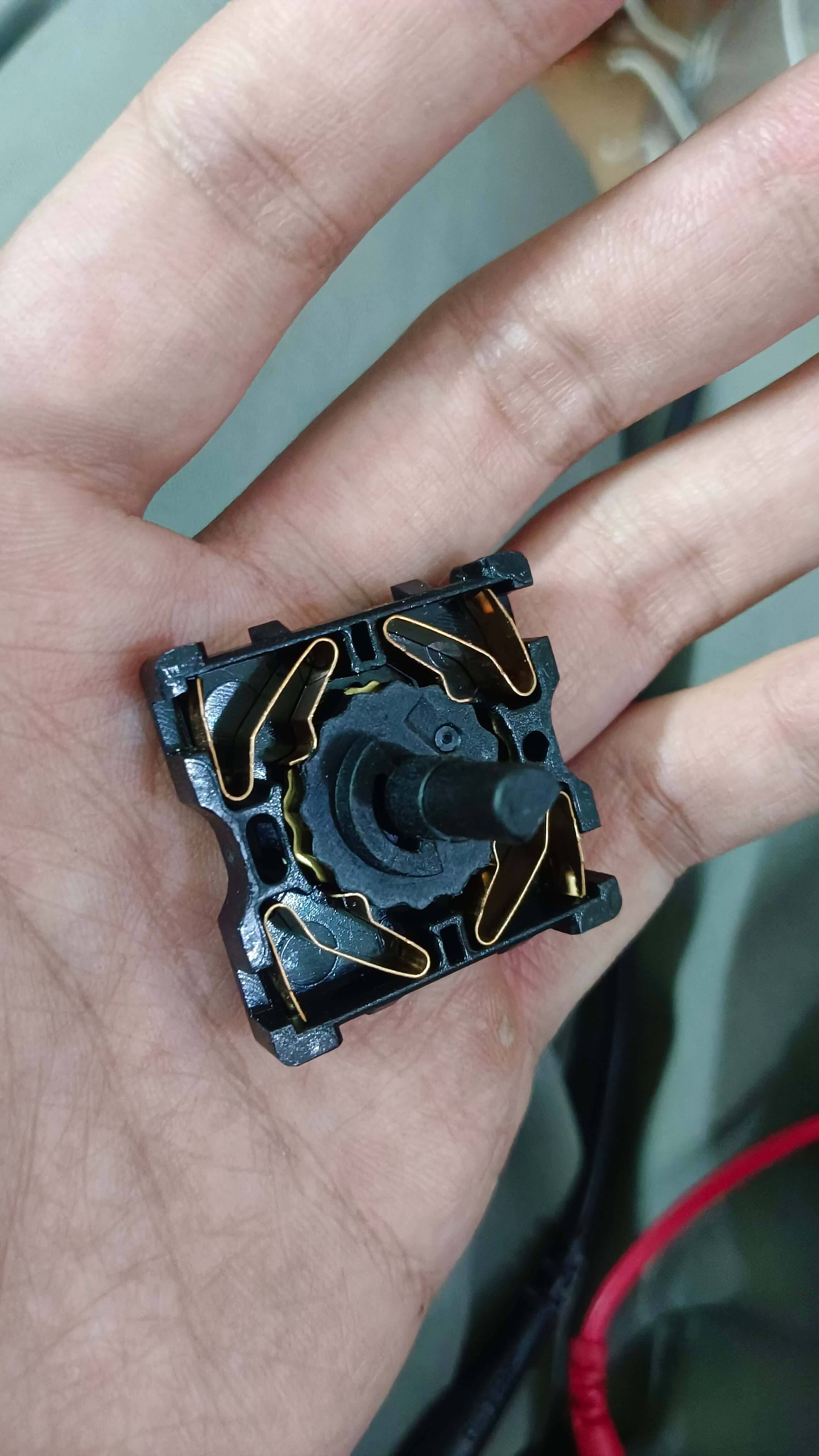

开关里面的原理，基本上就是靠转动，连接不同的触点达到换挡的功能。

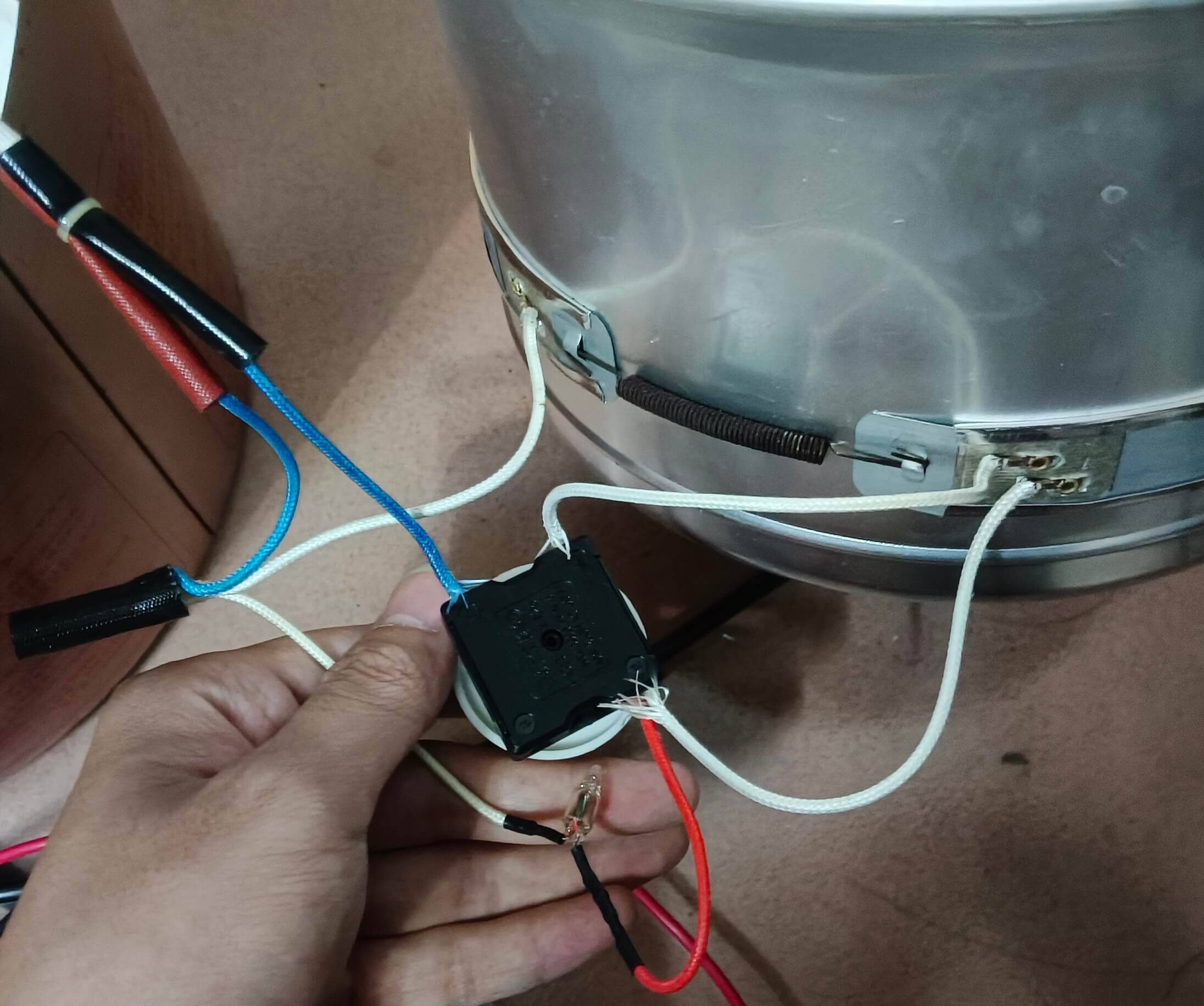

锅体加热圈左边的单线是零线，或者叫所谓的公共线，右边两根是加热线。然后指示灯线接在 2 口。

开关挡位如下：

  • 一档（关闭）：L 通电

  • 二档（保温）：L+2 通电

  • 三档（武火）：L+1+2 通电

  • 四档（文火）：L+2+3 通电

问题来了，在原来的开关上，是有一根短接线，将 1 口与 3 口相连起来的，意味着，不管你是选择文火还是武火，都会是 L+1+2+3 一起通电（加热圈右边两条电线一起通电加热，也就是最大热度； ），意味着无法实现所谓的文火。

琢磨了下得出以下结论：

  • 这个锅保温功能是假的，因为整个锅，只有两条加热线，文火就是只用一条线加热，武火就是用两条线加热，而如果需要实现保温功能，则应当需要加上温控件或者加电阻之类的手段，达到限制电流，降低发热的功能，然而这锅啥都没有。 据我妈反映，她从未试过保温功能，但是武火确实是大火，文火确实是弱火。

  • 那条原来就将 1 和 3 串联起来的线是没有任何作用的。

于是就得到了上图的接线，现在保温和文火都是一样的火力。

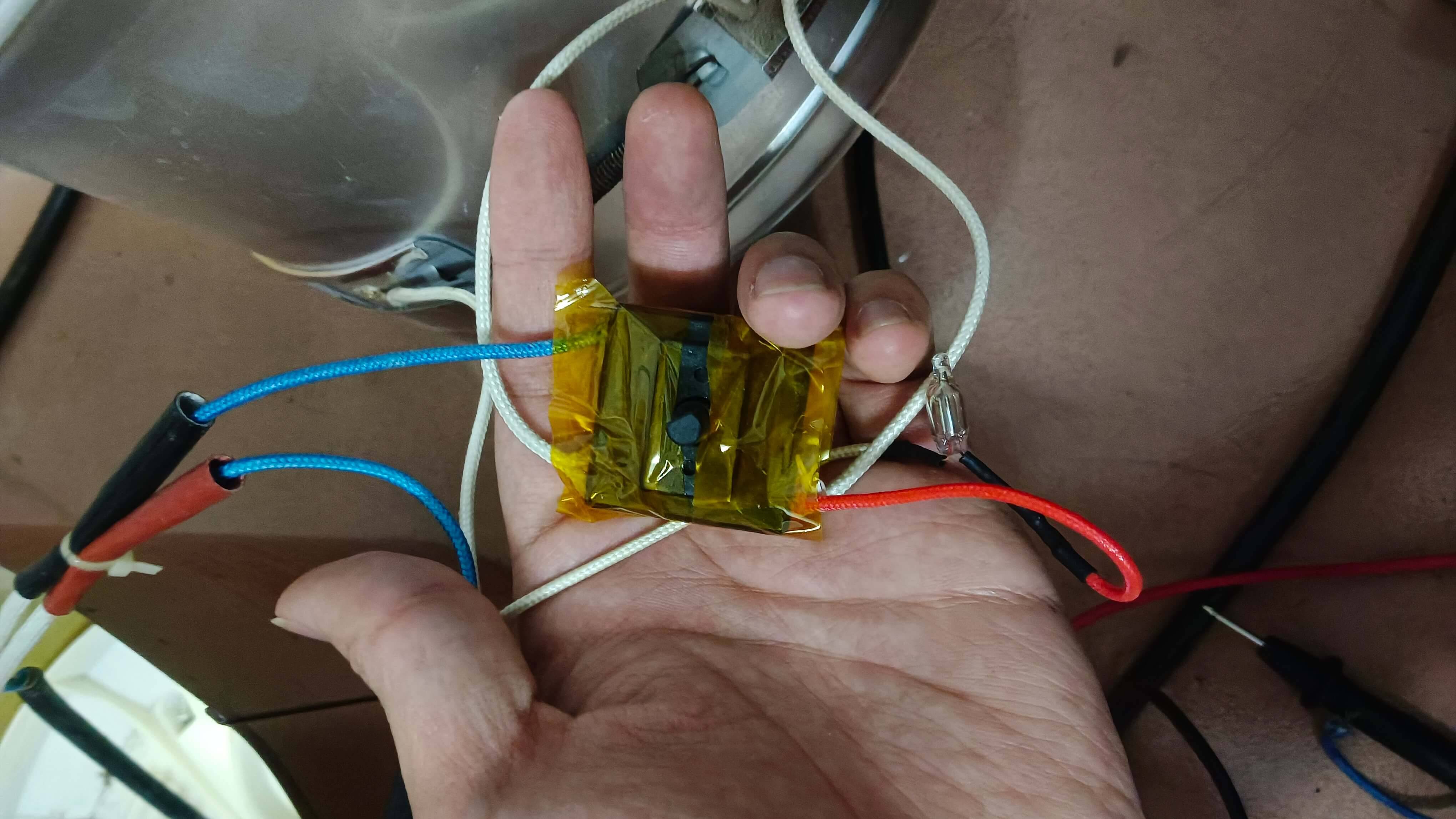

然后拿了些隔热胶带给缠好，防止它再次被烫融化，重新把锅装好了。

功能也正常。
