因为尝试在窗台架设天线，驻波还是不理想，就想到搞套 ATU-100 散件来搓个自动天调来试试。

因为是很成熟的开源项目了，网上套件买来 115 元，加上后期自己买的另外一些配件加起来总价不到 140 块，比起动辄 300 多的成品还是很有性价比的，当然在磁环这些用料应该有差别，但鉴于我自己也只是轻度使用加 DIY 玩为主就无所谓了。

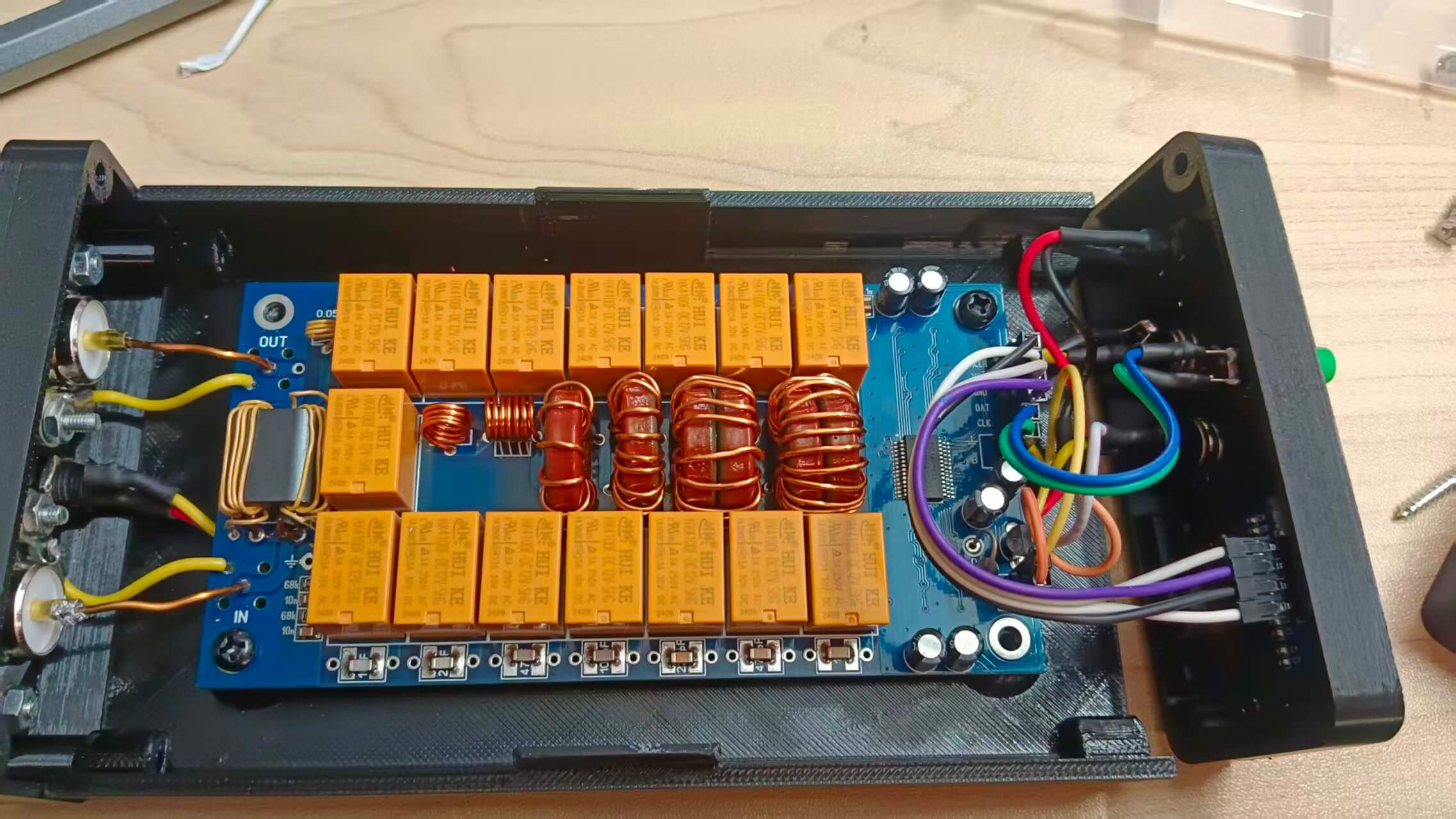

一开始没看 PCB 板孔位，有磁环绕反了，磁环出线对不上孔位，拆线重新绕，结果就是线定型了歪七扭八。

然后是 T1/T2 的双孔磁环其中一个孔的线也绕反了，结果导致连接电台的时候，电台发射，ATU 屏幕显示的功率不正确，也没办法进行 SWR 匹配。 拆下来重新绕了之后就正常了。

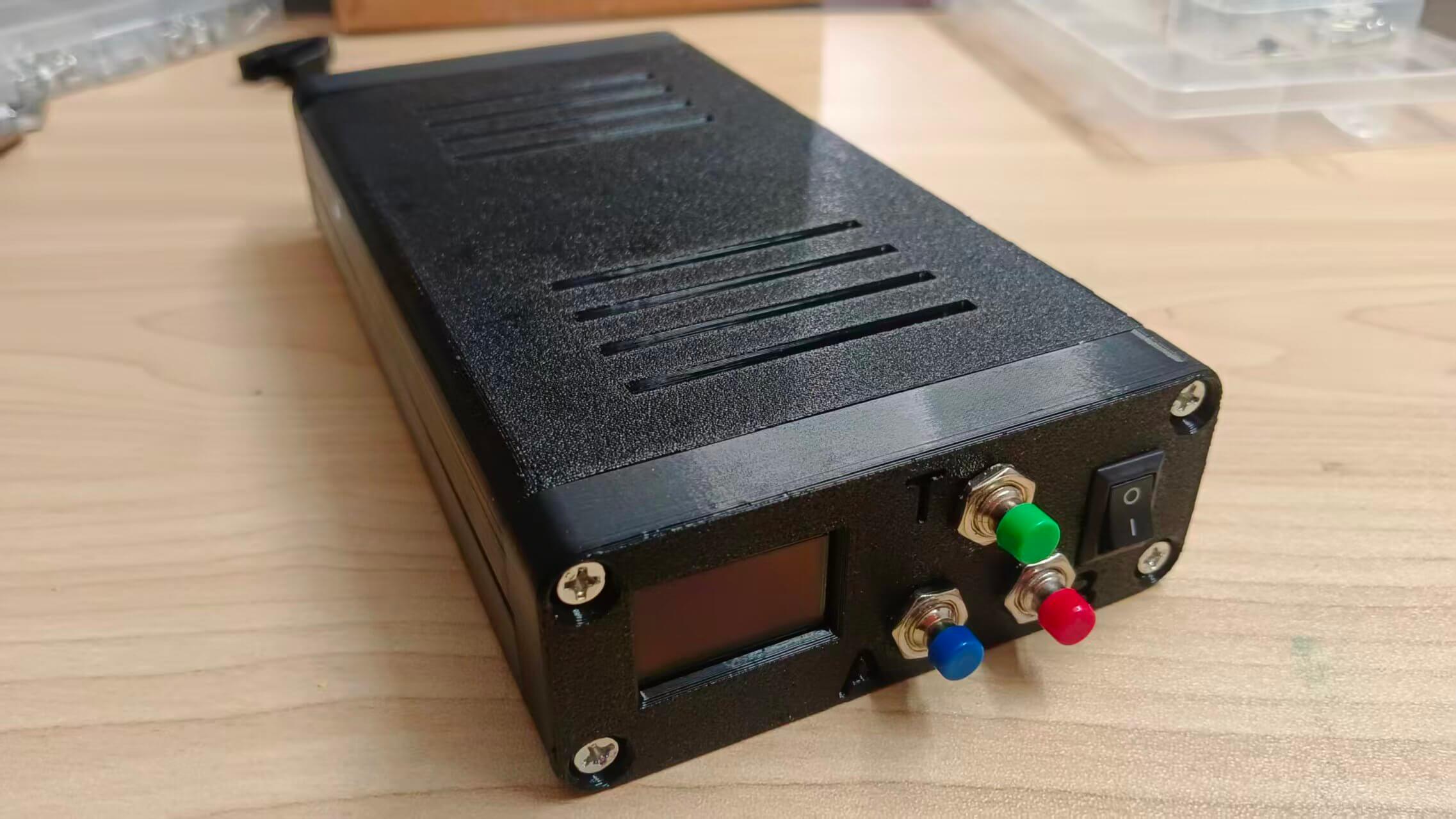

这个套件配来的按钮是四脚贴片按钮，以及用于按钮陶瓷电容是贴片式的，不适合我打印的这款外壳，所以我另外按壳买了几个自复位开关，然后用针脚把贴片陶瓷电容焊到每个开关的两只脚上去。（见上图）

但是后面发现，其它按钮按都没什么问题，唯独 AUTO 的按钮按了没反应，以为是焊线没焊好，但是测量又没问题，于是把 AUTO 键的陶瓷电容拆掉，按钮就正常了。

这款外壳比较可惜的是屏幕固定的方式太怪了，根本固定不住，也懒得改模型，最后还是得靠热熔胶粘住屏幕。

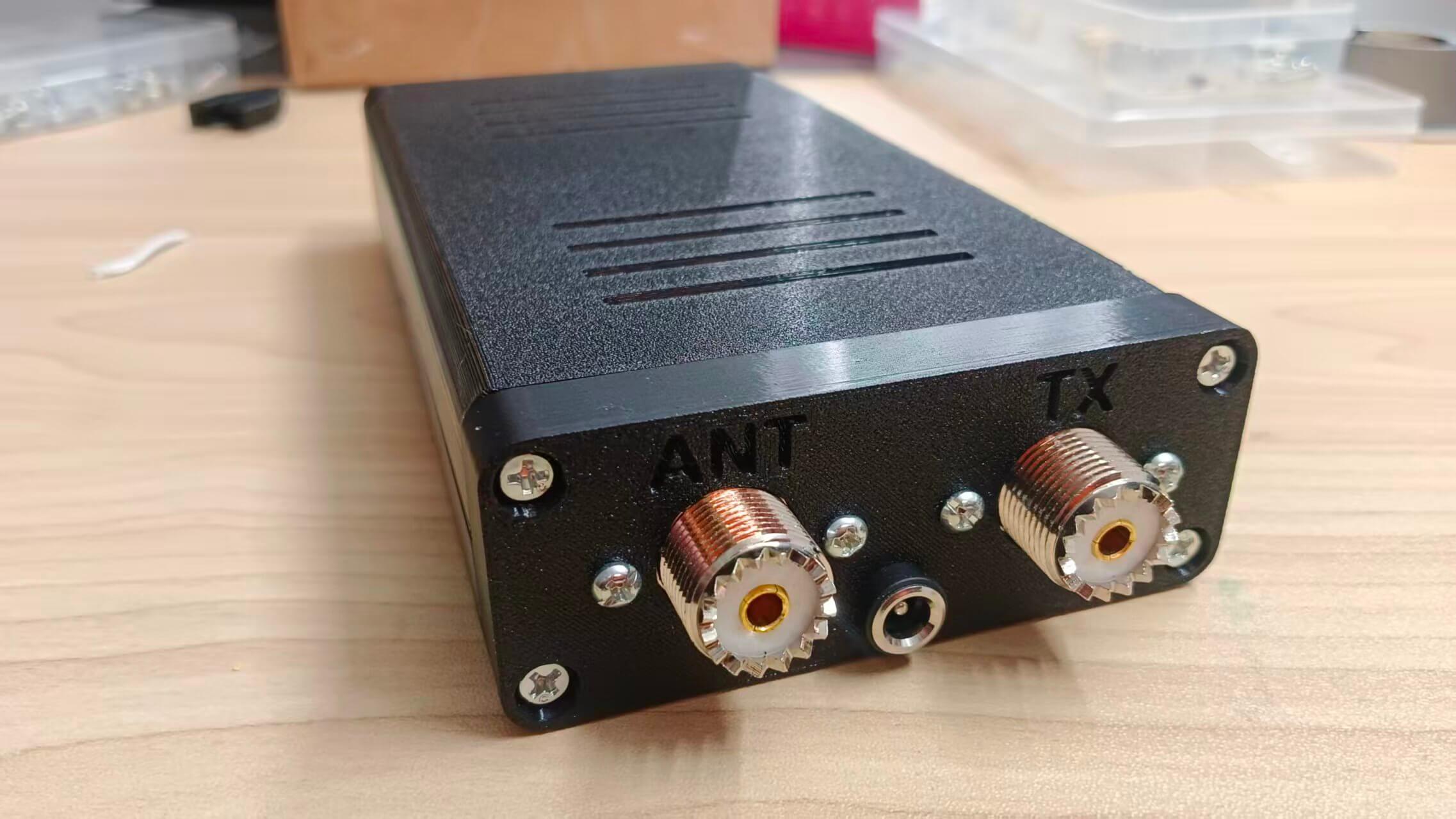

后面的 DC 12V 供电口也稍微改了下。

天调的使用方面，只能说没想象中的好用，不能像朋友 G90 的内置天调，随便拉天线都能调通。我这台有的频率 Tune 之后发射，它会尝试所有的电容匹配驻波，然后发现调不下来， SWR 就会一直卡在 TUNE 。

但是当你天线谐振比较接近了，比如 SWR 在 2 左右了，还是能很快调到驻波不起表。
